產品介紹

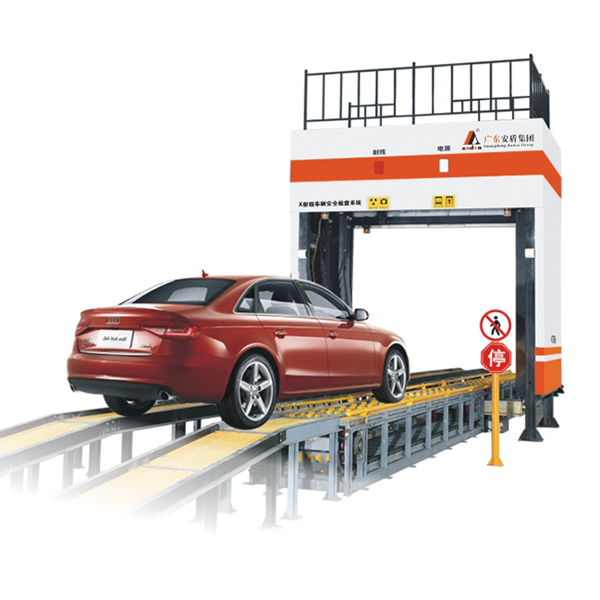

安盾AD-JZX-01是安盾研發的頂照式X射線車輛安全檢查系統,該系統采用先進的履帶輸送結構設計,完全保障司機乘客遠離輻射,同時配置頂照式300千伏光源,U形探測器,具備高能穿透力和更優化的視 角,幫助快速檢測隱藏在車輛內的危險品及違禁品、如武器、baozha物、毒品、走私品等。安盾AD-JZX-01可安裝在停車場入口、特種單位進行車輛的安全檢查。該系統可根據客戶要求及安裝場地的現有條件,靈活施工,亦可集成車牌識別系統,定制實時視頻和實時抓拍等功能,滿足不同的項目需求。
無人駕駛 : 先進的履帶輸送式設計,無需司機駕駛,自動輸送車輛進入掃描zhuangzhi.
輻射安全 : 車輛掃描時, 司機和乘客下車, 避免人身傷害,實現百分百零輻射.
頂照式光源, U形探測器設計:配置頂照式光源,U形探測器,提供更優化的角度高清成像.
高質量的掃描成像:履帶輸送車輛,能確保車輛通過掃描zhuangzhi時勻速行駛,有利于機器產出高質量的圖像.
高穿透力 :安盾AD-JZX-01配備高能量300千伏光源,典型穿透力可達70mm的鋼板,可實現對中型載客載貨車輛 高能 穿透掃描.
雙能物質識別:安盾AD-JZX-01可進行自動物質識別,可以區分有機物,無機物和難穿透的金屬物品。可以幫助操作員 快速識別各種危險物品.
自動車牌識別:根據不同的客戶需求,我們可以集成自動車牌識別功能.
阻車器系統組成:
地埋式阻車器設備主要由阻車器主機架、電機控制箱、電控部分三部分組成:
1、主機架:
阻車器主要由翻轉體、機座組成(防撞齒釘可根據客戶需要調整高度)。整機為鋼結構,采用國標A3鋼板焊接而成,具有高強的承重和抗撞能力;機體內無電器、無線路設置,防水、安全。該zhuangzhi埋設在車道上或大門的指定位置,通過值班人員的指令限制車輛通行。
2、電機控制箱:
電機控制箱主要由電機、減速器、齒輪傳動組、連接zhuangzhi、限位開關等組成,它是整套阻車器系統動力源,該zhuangzhi安裝在阻車器一側,與阻車器配套使用(可通過電控改變上升下降速度),停電可手動下放防撞齒釘,也可手動升起。
3、電控系統:
自動電子控制部分:控制主板、副控制板、漏電開關、無接觸噪音高壽命接觸器、精密起動時間設置(防電機行程到位后產生的沖擊力,增加了電機的使用壽命)、可設置自動升起(加地感線圈車過桿起)。
自動控制器:包括控制箱、遙控器、手動按鈕等由值班人員控制使用。
主要技術參數:
1、通道尺寸:3(寬) * 3(高)米 (可定制)
2、掃描速度:5~10 千米每小時
3、典型通過率:100 輛/小時
4、穿透力:典型值70mm鋼板, 應用值40mm鋼板
5、線分辨率:直徑1.2mm銅線
6、探測器形狀:高分辨率U型探測線
7、安全標準:符合GB15208.0-2005要求
8、功耗:*15KVA
9、操作臺:24英寸單聯操作臺
X射線發生器(雙能)
10、光源:300kv, 密封油冷
11、出束方向:頂照式
操作環境
12、操作溫度/濕度:5℃~40℃ /0%~90%(濕度)
13、存儲溫度/濕度:-23℃~60℃ /10%~90%(濕度)
14、電源要求:380 VAC ± 15%, 3 相 50~60Hz ±3Hz
軟件
15、操作員保護密碼登錄.;
16、檢查車輛信息列表,數據查詢,用戶管理,實時曲線,回放等.
17、圖像功能:彩色/黑白,局增,超增,反色,有機物剔除/無機物剔除,加亮/減暗,放大/縮??;
18、實時視頻;實時抓拍(定制);
19、有機物無機物彩色圖像顯示;

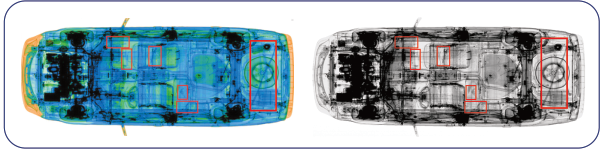

掃描樣圖

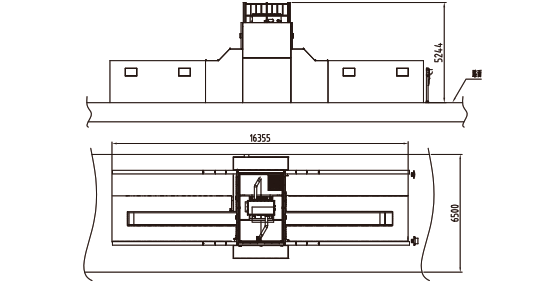

尺寸圖:
