產品介紹

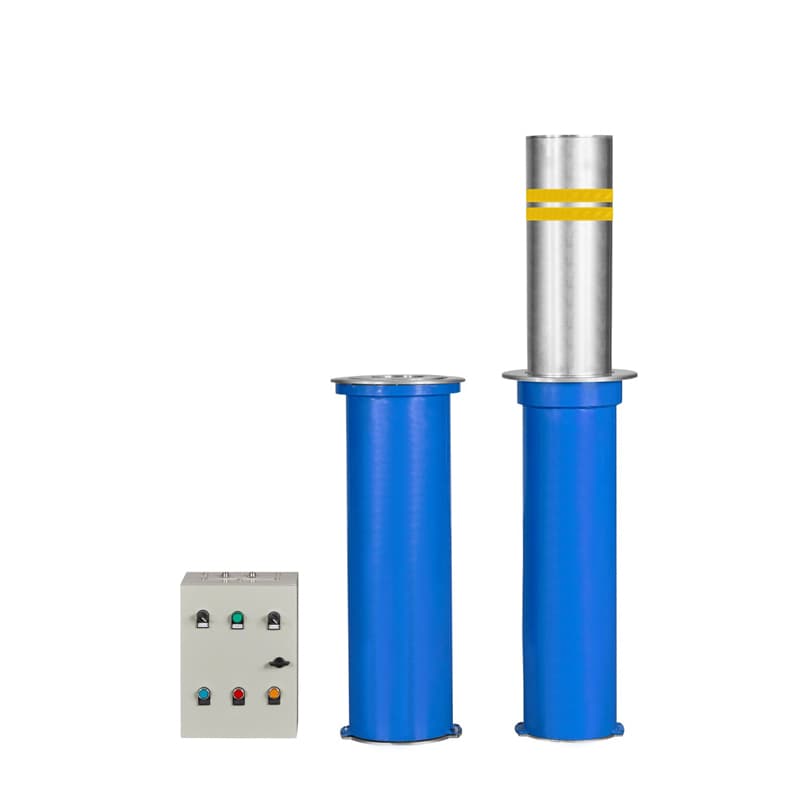

AD-UVSS-III專為敏感區域防止非允許車輛強行闖入而專門設計研發的,具有很高的實用性、可靠性及安全性;產品廣泛用于城市交通、大門及周邊、步行街、高速公路、收費站、機場、學校、銀行、大型會所、停車場等許多場合。通過對過往車輛的限制,有效地保障了交通秩序即主要設施和場所的安全。
一、升降柱系統組成:
升降柱設備主 要由升降柱體、液壓機芯、電控部分三部分組成:
1、升降柱體:
升降柱體主要由升降筒、機座組成。整機為鋼結構,采用7 毫米厚度無縫鋼管、焊接而成,具有高強的承重和抗撞能力;外壁為紅色警戒色,配備黃色反光帶,夜晚可開啟內置高亮LED 發光燈,警示車輛注意風險。
該zhuangzhi埋設在車道上或大門的指定位置,通過值班人員的指令限制車輛通行。
2、液壓機型:
液壓機芯主要由油箱、電機、油泵等組成,它是整套升降柱系統動力源,該zhuangzhi安裝在升降柱內部,與升降柱配套使用(可通過調節閥改變上升下降速度),停電可通過備用電源手動下放。
3、電控系統:
自動電子控制部分:控制主板、副控制板、漏電開關、無接觸噪音高壽命接觸器、精密起動時間設置(防油缸行程到位后產生的沖擊力增加了油缸的使用壽命)、可設置自動升起(加地感線圈車過桿起)。自動控制器:包括控制箱、遙控器、手動按鈕等由值班人員控制使用。
二、主要技術參數:
1、控制系統:電動液壓。
2、供電電壓:220V。
3、系統動力:300W(單體),多個按數量疊加功率.
4、承壓能力:100 噸以上貨柜車。
5、開啟時間:1.5~3s(可調)。
6、關閉時間:1.5~3s(可調)。
7、通訊: RS485≤1200M。
8、升高高度:600mm。
9、柱體外徑:245mm。
10、工作溫度:-35℃--- 75℃。
11、液壓壓力是可調的,正常壓力應調在50KGF 以下,*不能超過70KGF。
12、存儲環境:-40℃--- 75℃, 防雨防潮防塵
13. 升降柱外形尺寸L350*W350*H1112mm,升起后高度600±5mm。
三、產品特點:
1、結構堅固耐用,承載負荷大,動作平穩,噪聲低,速度快,壽命長。
2、采取采取微控制,系統運行性能穩定可靠,便于集成。
3、支持升降柱與道閘等其它設備進行聯動控制,也可以與其他控制設備組合,實現自動控制。
4、采用國際領先的低壓液壓驅動技術,整個系統安全性高,可靠穩定。
5、手動液壓系統zhuangzhi,符合消防管理要求(可選)
在停電的情況下或出現故障時,如升降柱處于升起狀態需要下降時,可以通過手動操作將升起的升降柱蓋板回落到水平位置,讓車輛通行(系統帶有12V 備用電池)。
6、自動液壓系統zhuangzhi
遙控zhuangzhi:通過無線遙控的方式,可在控制器周圍30 米左右范圍內(根據現場的無線電通訊環境而定),活動遙控升降柱的升降。手動按鈕zhuangzhi:通過保安室里的手動開關按鈕控制盒,對相應升降柱進行升降。
7、根據用戶要求可加裝以下功能(系統支持):刷卡控制:加裝刷卡器,可通過刷卡自動控制升降柱的升降。道閘與升降柱聯動:配加道閘(擋車器)/門禁控制,可實現道閘、及門禁與升降柱聯動。與電腦管埋系統或收費系統駁接:可連接管埋系統和收費系統,有電腦統一控制 。
8、方便檢修:當遇結構故障時或者機體檢修時,可通過螺動上蓋螺絲,將翻板取下,進行相應的操作。
四、產品優勢:
1、快速平靜:
升降時間*快可達1.5~3s 秒可調,遠遠大于同等規格的其它廠商的升降柱,這一點極其難能可貴。由于它采用液壓驅動單元,動作起來,柔和而平靜。
2、控制敏捷
控制單元采用多功能邏輯控制器,可以調制多種不同的功能模式,以滿足不同用戶在功能上的不同需求。另外,值得一提的是,其運動行程為可調式計時設計,用戶可自由控制蓋板的升降高度,有效節省能源消耗。
3、 結構獨特
其核心部分液壓單元與機械動力機構為一體式設計,可有效地將機械能傳遞給液壓驅動單元,動作高效。液壓單元實現壓力直升的獨特設計,性能卓越,在國內外同一領域里是很少見的。
4、安全可靠
當遇停電等緊急情況時,可手運緊急下降,升降柱即可下降,以開放通道,放行車輛。內部固定機構的上部和下部分別裝有電流檢測傳感器和電磁傳感器,從而實現了對動力單元的過流保護及柱體動作的有效限位,運行穩定可靠。
5、經濟實惠
由于自身為液壓傳動一體模式,環保節能,低消耗,故障率更低,使用壽命更長,降低了維護成本。另外,采用非傳統式導向機構設計,安裝維護,更加簡便快捷。
五、使用范圍:
產品廣泛用于城市交通、軍隊及國家重要機關大門及周邊、步行街、高速公路、收費站、機場、學校、銀行、大型會所、停車場等許多場合。通過對過往車輛的限制,有效地保障了交通秩序即主要設施和場所的安全。
1、國家機關和軍隊等重要單位大門:安裝升降柱,可電動、遙控或刷卡等方式控制升降,有效阻止外單位車輛進入和不法車輛闖入。
2、步行街:步行街路口安裝升降柱,平時處于升起狀態,限制車輛進出,如遇緊急或特殊情況(如火災、急救、領導視察等)可迅速降下,以便車輛通行。
3、道路隔離帶:在非全封閉式道路隔離帶中可采用升降式路障,平時阻止車輛左轉或掉頭行駛。如遇道路施工、道路阻塞等特殊情況,可放下路障,使車輛改道通行?!?/span>
4、多用途廣場:白天路障升起,禁止車輛進入廣場,夜間利用廣場作為臨時停車場,放下路障,車輛可進入停車。
5、開放式公園:開放式公園路口安裝升降式路障,平時路障升起,阻止車輛通行,游人可自由通過。遇特殊情況時,放下升降式路障,以便車輛通行。
6、小區、銀行、學校等限制車輛進入的場所及保證消防通道的有效使用。
7、高速公路:需緊急封路,使用自動升降路樁,方便快捷,并可解決警力不足的壓力。
六、注意事項:
★ 本產品只能用于一些規定的場所. 如果用于一些沒有明確說明的場所,會對本產品造成損壞并可能產生危險;
★ 如果由于不正確使用或者使用頻率超過規定的范圍造成的損壞,安盾時代不承擔責任;
★ 不能將設備安裝在可燃(爆)氣體附近,易燃(爆)氣體會對設備有一定的安全隱患;
★ 如果在安裝產品或以及相應的附件時不遵守安裝事項,并由此造成變形等后果,本公司將不會對此負責;
★ 必須遵守安裝所在地有效的現行條例,在系統上做連線時,必須先切斷電源;確定做好設備接地;
★ 不能對自動系統做任何形式上的更改;安裝人員須給予使用者技術方面必要的支持和培訓,包括在緊急狀況下的手動操作;
★ 在設備運動動作時,不允許人靠近設備;使用者禁止通過任何方式進行維修,必須聯系有維修資格的人;
★ 任何在使用說明中沒有被清楚標出的項目是不被允許的。
